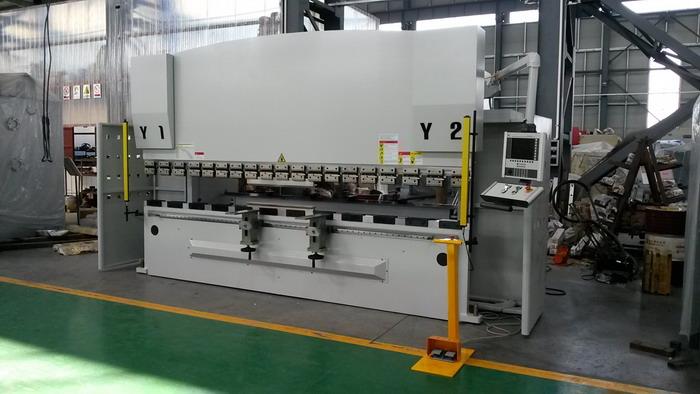

4M CNC Maszyny do gięcia blach

4M CNC Maszyny do gięcia blachy fabryka do sprzedaży w Chinach

Chiny 4m metalowe blachy cnc hydrauliczne giętarki dostawcy produkują

Chiny 4-osiowe hamulce do gięcia blachy fabryka maszyn 4m

AHYW 4m 160T cnc metalowe prasy krawędziowe 4axis fabryka wyprodukowana w Chinach

Giotyny do cięcia blach Ahyawei gilotyny i giętarki do metalu produkują Chiny

Ten AHYW CNC Pressbrake 4m160Ton może zginać płytę ze stali miękkiej 5 mm o długości 4 m lub może gięć max 3 mm stal nierdzewna, standardowe giętarki metalowe z programowalnym sterownikiem hamulca wciskanego CNC, serwonapęd dla tylnego miernika osi X & R, hydrauliczny system koronowania cnc jest standardową konfiguracją dla giętarek do metalu AHYW cnc.

Co to jest prasa krawędziowa CNC, podstawowa funkcja giętarek hydraulicznych CNC AHYW wyprodukowanych w Chinach

Maszyna jest ogólnie spawana i projektowana przy użyciu programowania SOLID WORKS 3D, nie ma żadnego pręta skrętnego, którydokonajsynchronicznymiędzy dwoma cylindrami, takimi jak prasa krawędziowa serii WC67K, prasa krawędziowa cnc przy użyciu niemieckiego układu hydraulicznegozawory i waga liniowa zamontowane po dwóch stronach maszyny,The CNCkontrolerodczytuje pozycję tłoka z niezależnych enkoderów liniowych podczas monitorowania i regulacji zaworów proporcjonalnych, tworząc podwójnie zamkniętypętlasystem. Dokładność jest dodatkowo zapewniona przez zamontowanie enkoderów liniowych na ramie C połączonej ze złożem, a niebezpośrednio na ramach bocznych, dzięki czemu ugięcie ram bocznych i obciążenia ciśnieniowe nie wpływają na pozycjonowanie.;Osie Y1 i Y2 działają jako niezależne układy hydrauliczne dwustronnego działania. Obie osie mają ten sam dopływ oleju, ale przepływ do zaworów, a także rzeczywista pozycja tłoka są całkowicie i oddzielnie kontrolowane za pomocą polecenia komputerowego

Konstrukcja hydraulicznych maszyn składanych CNC.

Maksymalna ochrona przed ciśnieniem hydraulicznym za pomocą zaworu bezpieczeństwa.

Elektroniczny system ochrony przed przeciążeniem.

Automatycznie oblicza rozłożoną długość.

Wybór ręcznych, półautomatycznych lub automatycznych trybów pracy.

Tylny miernik sterowany CNC z serwomotorem i napędem, śrubą kulową i prowadnicą liniową

Gięcie 4m Stal nierdzewna do produkcji ościeżnic

Chiny CNC Prasy krawędziowe maszyny do gięcia produkuje dostawców fabryka

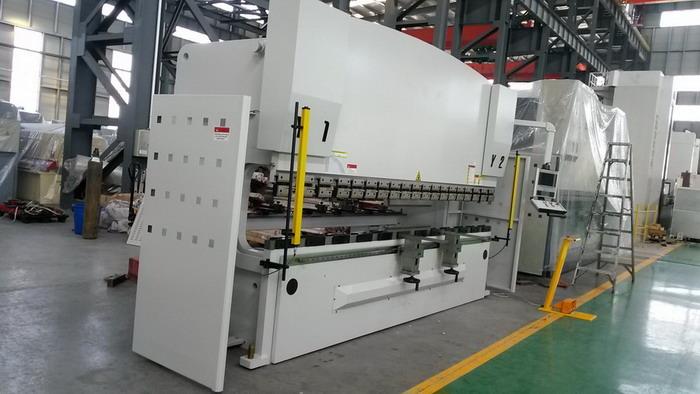

Ahyawei AHYW 4-osiowe prasy krawędziowe CNC 160Ton4M na sprzedaż wyprodukowane w Chinach

█Standardowe konfiguracje z aprobatą CE Chiny Ahyawei AHYW 4-osiowe maszyny do gięcia płyt pras krawędziowych cnc, certyfikat CE z giętarkami metalowymi cnc typu europejskiego wyprodukowane w Chinach

• Sterowanie stołem zwieńczającym Y1, Y2, X, R i CNC Anti-deflection

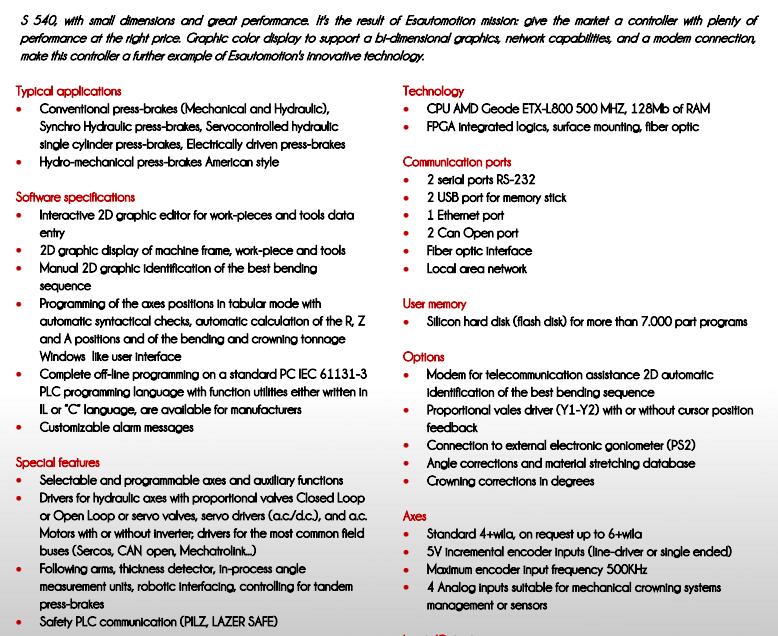

• ESA 540 CNC do gięcia metalu Sterowniki

• Oryginalne niemieckie zawory proporcjonalne Rexroth.

• Niemiecki układ hydrauliczny Rexroth

• Wysokiej jakości dokładny enkoder liniowy Givi we Włoszech

• Japoński serwomotor Yaskawa AC i napęd

• Sterowana CNC śruba kulowa i liniowy tylny miernik

• Ręczne ruchome palce tylnego miernika na prowadnicy liniowej

• Cylindry najwyższego poziomu w Chinach z japońskimi uszczelkami NOK

• Szybkozłączny zacisk typu Amada/Promecam

• Komponenty elektryczne Schneider-Telemecanique w szafie

• 2 jednostki Ruchome przesuwne przednie ramię podtrzymujące z prowadnicą liniową, regulowana wysokość podparcia

• Boczne i tylne ogrodzenie ochronne ze zgodnością CE Elektryczny system blokady

• 60 * 60mm Wąski stół

• Hartowane standardowe narzędzie typu EUROPEAN z podziałem na sekcje 835 mm od góry i dołu

• Zdejmowany pedał nożny z przyciskami zatrzymania awaryjnego

• Osłona CE Light z wysokością ochronną 840mm

█ Parametry techniczne Specyfikacje giętarek Ahyawei AHYW 4 osi 160Ton4M CNC Press Brakes:

• Czas dostawy: W ciągu 30 dni

• Termin płatności: T / T, 30% zaliczki z góry i saldo przed wysyłką

• Gwarancja: 18 miesięcy

• Port załadunkowy: Szanghaj, Chiny

• Certyfikat: ISO, specjalne wymagania dotyczące zgodności CE

• Obsługa posprzedażna: 7 * 24 godziny, szybka reakcja

• Opakowanie: Prosta plastikowa pokrywa lub specjalne drewniane pudełko

• Serwis instalacyjny i serwis szkoleniowy są dostępne w razie potrzeby

• Badanie profilu klienta przed wysyłką

Każda gilotyna do cięcia blachy Ahyawei machien i giętarki do prasy krawędziowej z blachy będą testowane z prawdziwą metalową płytą, z maksymalną pojemnością cięcia metalu i wydajnością gięcia, zwykle uruchamiają maszyny co najmniej 48 godzin przed wysyłką.

Główne zdjęcia Kup Ahyawei AHYW 160Ton 4M prasy krawędziowe cnc, Chiny 4m giętarki do blach dostawcy produkują fabrykę wyprodukowaną w Chinach

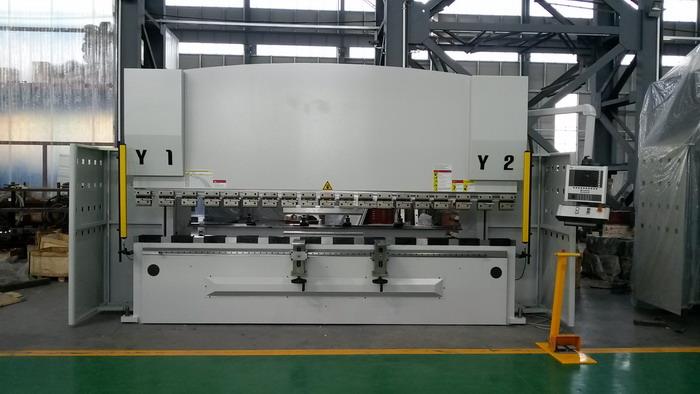

Widok z przodu WŁOCHY ESA 540 4-osiowe prasy krawędziowe CNC AHYW-160Ton4M Maszyny do gięcia wykonane w Chinach

Europejskie/Amada stemple pras krawędziowych cnc i matryce 4-way do giętarek CNC AHYW

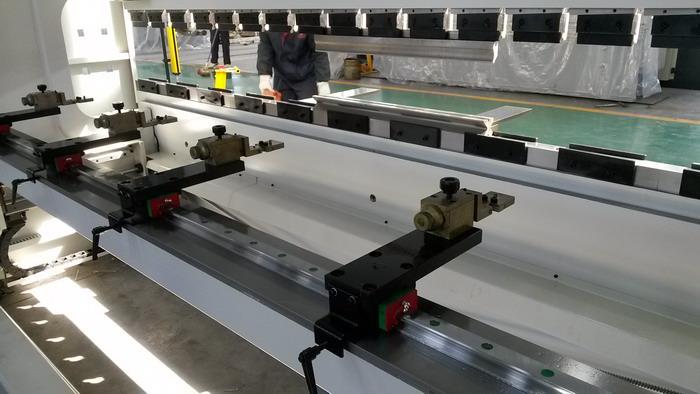

X & R śruba kulowa i tylny miernik prowadnicy liniowej Chin wykonane 4 osiowe maszyny do gięcia pras krawędziowych cnc

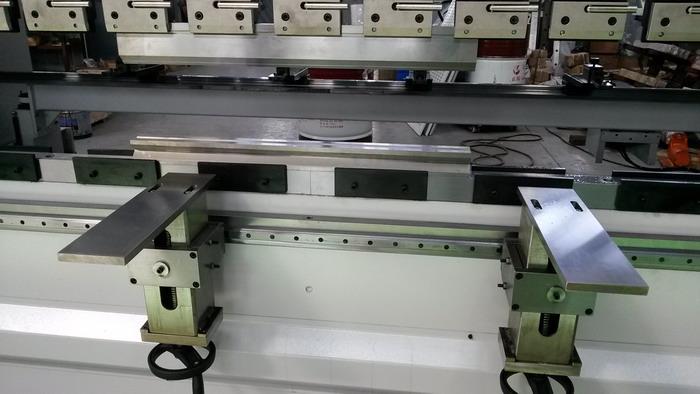

Przednia blacha podpora Ahyawei AHYW 4-osiowe giętarki CNC Press Brake z Chin

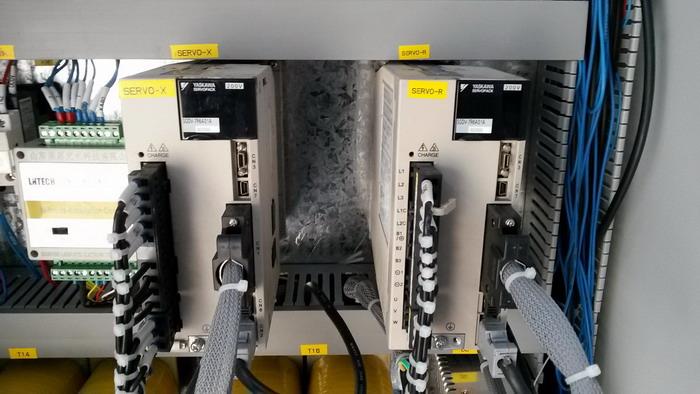

Silnik yaskawa Servo i napęd cnc prasy krawędziowe AHYW 4-metrowe maszyny do gięcia płyt wyprodukowane w Chinach

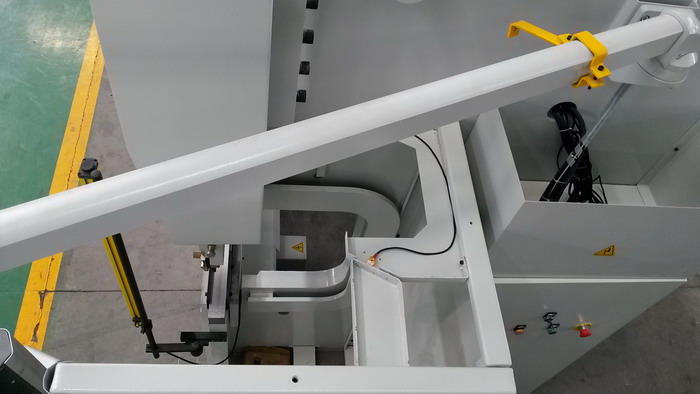

Zatwierdzona przez CE osłona światła i boczny system blokady elektrycznej dla CNC Press Brake UK na sprzedaż

█ Opcjonalne wyposażenie hydraulicznych giętarek do blach Ahyawei AHYW AHYW 4m 4m:

• Różne jednostki CNC sterowników pras krawędziowych cnc ESA i CYBELEC

• Prasa krawędziowa CNC typu Wila Zmotoryzowana koronowanie mechaniczne

• Dodatkowe sterowanie automatycznymi 6-osiowymi prasami krawędziowymi CNC, takimi jak R1, R2, X1, X2, Z1 i Z2

• DSP, FIESSLER, OSŁONA laserowa PILZ zgodna z CE

• Mocowania TRUMPF, WILA, stemple i matryce do pras krawędziowych cnc

• Większy otwór światła dziennego

• Dodatkowe palce tylnego miernika i przednie ramiona podtrzymujące

• Hydrauliczny system mocowania górnych i dolnych narzędzi typu Wila

• Specjalne kolory i logo

• Projektowanie narzędzi specjalnych zgodnie z profilami klienta

• Inne niestandardowe wymagania

Sterowana CNC maszyna do gięcia prasy krawędziowej staje się coraz bardziej popularna wśród światowego producenta elementów metalowych, zwłaszcza w sklepach z giętarkami blach ze stali nierdzewnej. Również wiele sklepów wymagało maszyny do składania. Maszyna do starzenia fsheet jest ładną maszyną, a aplikacja musi być dobrze dopasowana. To, co maszyna do składania powinna zrobić dla sklepu, który ma prasy krawędziowe, to sprawić, by prasy krawędziowe były bardziej wydajne w tym, co robią najlepiej. Wiele zadań konfiguracyjnych lub prac na dużym panelu, które zwykle zajmują dwóch, a czasem trzech operatorów na prasie krawędziowej, można łatwo wykonać na maszynie składanej z jednym operatorem i jedną konfiguracją.

Narzędzia do gięcia metalu umożliwiają wielokrotne ustawianie na całej szerokości maszyny.

Maszyna do składania poprawia powyższy proces, ponieważ obracamy tylko kołnierz, a nie cały jak prasa krawędziowa. Folder obsługuje cały pusty element w systemie obsługi arkuszy wstecznych i składa kołnierz tylko zgodnie z programem. Kolejną dużą zaletą maszyny do składania w dzisiejszych czasach jest możliwość złożenia kołnierza nie tylko w górę, ale także w dół. Koniec z odwracaniem części w celu uzyskania ujemnego kołnierza. Operator giętarki do prasy krawędziowej po prostu ładuje część, a maszyna składa się z boku w górę iw dół zgodnie z programem. Po zakończeniu pierwszej strony operator po prostu obraca część na następną stronę. Proces ten powtarza się, aż wszystkie cztery strony części zostaną całkowicie złożone.

Jeśli podczas tego procesu konieczna jest zmiana narzędzia do gięcia blachy, nie ma problemu. W niektórych modelach automatyczny zmieniacz narzędzi wykonuje konfigurację i może zmieniać narzędzia podczas produkcji części.  Wyzwaniem dla nas jest nakłonienie klienta do rozpatrzenia wniosku. Wszystkie rodzaje pras krawędziowych CNC i maszyny do składania do gięcia blach mogą i powinny współistnieć na podłodze produkcyjnej. Oba typy maszyn są sterowane aplikacjami, a aplikacje należy rozważyć przed dokonaniem zakupu.

Kup Ahyawei CNC Metal Press Bending Brake i nożyce do cięcia gilotyny z Chin Producenci, dostawcy, Ahyawei to najlepsze opcje dla fabryki maszyn blacharskiego w Chinach.

Jeśli masz dodatkowe pytania lub specjalne wymagania dotyczące Chin 4-metrowe Ahyawei AHYW CNC Prasy do gięcia metalu, wyślij e-mail na adres export@ahycnc.com

Anhui Yawei Machine Tool Manufacturing Co., Ltd, Chiny

E-mail:export@ahycnc.com

Strona internetowa: www.ahycncs.net

             www.ahycnc.com

Czy znasz maszynę do składania blach? Prasy krawędziowe z blachy?

Kiedy wąskie gardło powstaje w obszarze prasy krawędziowej, a kierownictwo decyduje się po prostu na zakup kolejnej prasy krawędziowej, bez badania, jaka maszyna jest najlepsza do ich zastosowania, może to być błąd. Wiele razy, gdy folder jest dodawany do urządzenia do wielokrotnej prasy krawędziowej, okazuje się, że folder sprawi, że istniejące prasy krawędziowe będą bardziej wydajne w tym, co robią najlepiej - a to może być nadanie dużemu panelowi i wielu konfiguracjom pracy składanej maszynie.

My w świecie folderów słyszeliśmy od wielu producentów, że coraz trudniej jest znaleźć dobrych operatorów pras krawędziowych. Nie tak dawno temu operator prasy krawędziowej mógł wykonać następujące czynności:

1) Przeczytaj rysunek części.
2) Pociągnij oprzyrządowanie do pracy.
3) Ustaw prasę krawędziową.
4) Złóż część.
5) Sprawdź Q / A, aby upewnić się, że część jest poprawna.
6) Konserwacja maszyny i oprzyrządowania.

W dzisiejszym świecie produkcji blach potrzeba dwóch, trzech, a czasem czterech różnych osób, aby wykonać te ważne zadania związane z gięciem i składaniem blach.

Sterowanie na maszynie składanej automatycznie zajmie się tymi zadaniami. Gdy część jest zaprogramowana, wybiera oprzyrządowanie. Jeśli jest to maszyna z ręcznym narzędziem, mówi operatorowi, gdzie zainstalować narzędzia na szynie narzędziowej, definiuje sekwencję składania i daje mu instrukcje na ekranie na każdej linii programu, aby dokładnie wiedział, co robić.

W wielu przypadkach sugerujemy, aby nowa maszyna do składania nie była przekazywana najlepszemu operatorowi prasy krawędziowej. Jego wiedza nie jest potrzebna w tej maszynie. Konfiguracje są wykonywane w mniej niż pięć minut. Koronowanie jest automatyczne i może się nudzić i nie lubić maszyny, ponieważ wszystko, co robi, to składanie części.

Maszyny składane mogą różnić się rozmiarem, szybkością, wydajnością i dokładnością. Jednak proces składania odbywa się w prawie taki sam sposób.

1) Półfabrykat jest umieszczony na sterowanym CNC zintegrowanym systemie podparcia arkusza wstecznego.
2) Półfabrykat jest następnie zaciskany między narzędziem górnej belki a dolną belką zaciskową.
3) Belka składana następnie przesuwa się w górę lub w dół, w zależności od zaprogramowanego kierunku pierwszego kołnierza.
4) Jeden zestaw uniwersalnych narzędzi to wszystko, co jest wymagane.

Sposób, w jaki maszyny do składania giętają metal, sprawia, że dobrze nadają się do dużych paneli, części o wielu konfiguracjach i materiałów wrażliwych na powierzchnię.

Obsługa i pozycjonowanie dużych paneli nie musi być trudnym zadaniem. Na maszynie składanej zintegrowany system podparcia arkuszy i wstecznego wymiarowania utrzymuje całkowitą wagę części. Dzięki temu pojedynczy operator może utworzyć część poprzez złożenie tylko kołnierza. Maszyna podtrzymuje materiał, a nie operatora, więc tylko kołnierz zmienia płaszczyznę. Półwykwalifikowani operatorzy mogą tworzyć wysokiej jakości części już po kilku godzinach szkolenia.

Segmentowe narzędzia do składania belek oferują elastyczność maszyny do składania cnc.

Podczas procedur gięcia blachy belka składająca obraca się wokół punktu obrotu, a następnie odsuwa się od materiału arkuszowego. To jak składanie papierowego samolotu: najpierw zaciskasz całą część, a następnie zginasz kołnierz do pożądanego kąta blachy. Ponieważ ruch między narzędziami a powierzchnią materiału jest praktycznie wyeliminowany, składanie powoduje minimalne lub żadne uszkodzenie powierzchni materiału. Jest to szczególnie ważne podczas gięcia wrażliwych materiałów powierzchniowych, takich jak stal nierdzewna. Nawet lakierowany i powlekany metal można złożyć bez śladów ramion od stempla i matrycy.

Maszyny do składania nie pozwalają na poślizg lub przesuwanie materiału podczas procesu gięcia. Z tego powodu maszyny składające mogą gięć perforowane materiały o powtarzalnych wymiarach kołnierza

Dokładność gięcia i składania blach

Zintegrowana podpora arkusza i system backgauge pozycjonuje część, zamiast operatora próbującego przytrzymać kołnierz na małych palcach tylnego wymiaru. Ponieważ belka składana zawsze odnosi się do całego materiału, a nie do kołnierzy, różnice w grubości materiału nie wpływają na wynik składania. Nietolerancje rozmiaru arkusza są składane w pierwszy kołnierz, więc wszystkie inne kołnierze oraz długość i szerokość części zawsze dają prawidłowe wymiary.

Segmentowe narzędzia radzą sobie z wewnętrznymi zagięciem i innymi zastosowaniami z blachy.

Dzięki precyzyjnym systemom składania składana belka obraca się z dokładnością do 0,1 stopnia, zwiększając jakość i powtarzalność części. Ta dokładność sprawia, że wszystkie dalsze operacje, takie jak spawanie i montaż, są znacznie łatwiejsze i bardziej produktywne.

Składane maszyny bez zmieniacza narzędzi umożliwiają konfigurację wielosecyjną wzdłuż szerokości roboczej maszyny. Części z licznymi zakrętami i różnymi kątami gięcia, otwartymi lub zamkniętymi brzegami i zagięciami wewnątrz części można wykończyć za pomocą jednej konfiguracji i jednej obsługi. Część pozostaje na systemie podparcia arkusza i jest ustawiana przez system wstecznego, dzięki czemu operator nie musi podnosić części. Dlatego nawet duże części mogą być uruchamiane przez jednego operatora. Chodzi o to, aby podnieść półfabrykat i odłożyć ukończoną złożoną część w jednym obsłudze przez jednego operatora z jedną konfiguracją.

Niektóre maszyny oferują CNC, który pokazuje bibliotekę z gotowymi ikonami części. Dzięki systemowi ikon operator wybiera żądany kształt, wprowadza zmienne wymiary kołnierza lub kąta i naciska przycisk. CNC automatycznie programuje część i pokazuje sekwencję gięcia. Za pomocą ekranu dotykowego operator może narysować część za pomocą jednego kliknięcia i kliknięcia. Biblioteka pokazuje kształt części, więc pojedynczy program główny jest dobry dla całego zespołu. Operator może szybko zaktualizować program później, jeśli projekt ulegnie zmianie.

Maszyny składane są również bezpieczne do pracy z prasą krawędziową lub folderem. Operatorzy maszyn składanych nie podtrzymują ciężaru materiału i nie stykają się z obrabianym przedmiotem podczas cykli mocowania i gięcia. To sprawia, że są one z natury bezpieczne w obsłudze. Kurtyny świetlne i / lub maty bezpieczeństwa mogą być dodawane, jeśli użytkownik końcowy chce takich komponentów.

Krótkie czasy konfiguracji dla maszyny składającej cnc podczas gięcia blachy

Elastyczna produkcja małych partii lub pojedynczych części wymaga bardzo krótkiego czasu konfiguracji. Zazwyczaj maszyna do składania wykorzystuje pojedynczy, uniwersalny zestaw narzędzi do gięcia w bardzo szerokim zakresie zastosowań, niezależnie od kąta, wymiaru kołnierza, grubości metalu lub rodzaju metalu; różne narzędzia górnej belki nie są potrzebne. Skutkuje to mniejszą liczbą zmian narzędzi i krótszym czasem konfiguracji, dzięki czemu system składania nadaje się do zastosowań krótkoserijnych. To również sprawia, że bardzo
mały zapas narzędzi do maszyny składanej.

Oprzyrządowanie składane blachą można podzielić na segmenty dla wszystkich belek. Na przykład, aby zgiąć czterostronne pudełka, dostępna jest segmentowa górna belka zwana przednim lub wolnym od tyłu narzędziem do stóp kozy.
