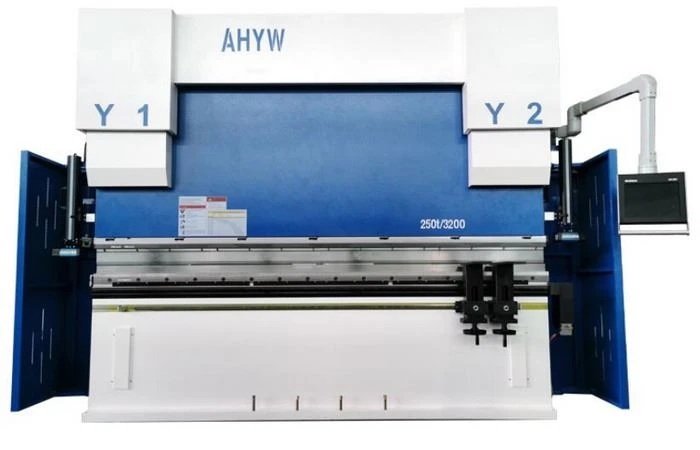

AHYW Yawei 250T3M 5-osiowa prasa krawędziowa CNC DA58T wykonana w fabryce w Chinach
Chiny Yawei wykonał dostawcę giętarki cnc do blachy 250T3M
AHYW Yawei PBH 5 osi 250T3M CNC prasa krawędziowa DELEM DA53T graficzny sterownik giętarki
Chiny YAWEI PBH 5-osiowa prasa krawędziowa CNC 250T4M DELEM DA53T Fabryka kontrolerów graficznych do sprzedaży
AHYW Yawei DELEM DA53T 5-osiowa prasa krawędziowa 250T3M w zestawie sterowane cnc cylindry mian Y1 i Y2, sterowane CNC X, R, 2-osiowe automatyczne gięcia tylne, sterowany CNC zmotoryzowany stół do koronowania, specjalny górny stempel do gięcia i pojedyncze V są dostępne zgodnie z Twoim rysunki gięcia, narzędzia do gięcia na prasie krawędziowej Hardox i Weldox o wysokiej wytrzymałości na rozciąganie mogą być zaprojektowane za pomocą narzędzi o dużym promieniu.
█ Standardowe konfiguracje 5-osiowej prasy krawędziowej do gięcia blachy cnc AHYW Yawei 250T3M Produkcja w Chinach:
• Sterowanie zmotoryzowanym stołem koronującym Y1, Y2, X, R i CNC
• Kontroler ekranu dotykowego DELEM DA53T z oprogramowaniem do gięcia metalu w trybie offline
• Oryginalne niemieckie zawory proporcjonalne Hoerbiger
• Niemcy Hoerbiger Pompa
• Wysokiej jakości dokładna liniowa skala włoska Givi
• Japonia PanasonicSilnik serwo AC i napęd do 2-osiowego automatycznego zginania tylnego zderzaka XR
• Standardowy stempel górny i matryca do szybkiej wymiany 2 V
• Szybkozłącze typu Amada/Promecam
• Ruchomy przesuwny przedni wspornik z prowadnicą liniową, regulowana wysokość wspornika
Opcjonalny górny i dolny uchwyt hydrauliczny Wila dla większej wydajności gięcia
Wila Nowy Standard Mocowania Premium
Wysokość robocza=80mm, Szerokość=82mm, z układem otworów UPB dostosowanym do otworów mocujących wg rysunku nr: 31364 z wyrównaniem Tx, mocowanie hydrauliczne (maks. 50 bar), zasilanie olejem ø10mm, lewa góra, Materiał=CR-MO, docisk i powierzchnie odniesienia CNC-Deepharned® (2-4mm / 56-60HRc).
Dostawa z listwą maskującą, osłonami i wagą ("0" po lewej).Dostawa bez zasilacza hydraulicznego.
Mechaniczny stół wieńczący CNC Wila z napędem mechanicznym zapewnia precyzyjne gięcie profili na całej długości
WilaNowe standardowe oprawki narzędziowe (mocowanie, koronowanie i dolne oprawki narzędziowe) umożliwiają bardzo szybką wymianę narzędzi. W połączeniu z naszymi najnowocześniejszymi narzędziami New Standard lub American Style, zapewniają one również maksymalną dokładność, elastyczność, trwałość i bezpieczeństwo. Nagradzane innowacje, takie jak Safety-Click®, Smart Tool Locator® i system WILA E2M® (Easy to Move) sprawiają, że wymiana nawet najcięższych narzędzi jest łatwiejsza i bezpieczniejsza.
Systemy WILA Crowning w pełni kompensują ugięcie w prasach krawędziowych. Skutkuje to stałym kątem gięcia na całej długości maszyny. WILA New Standard Crowning Systems wykorzystuje serię opatentowanych regulowanych klinów znanych jako Wila Waves.
Wyeliminuj tolerancje prasy krawędziowej: oś Tx i Ty
Dokładność procesu gięcia określają tolerancje wzdłuż osi Ty i Tx: osi pionowej i poziomej. Wartość osi Ty decyduje o równoległości pomiędzy stemplami a matrycami. Regulacja osi Ty, która jest zwykle zintegrowana z dolną częścią systemu koronującego i dolnego uchwytu narzędziowego, jest w stanie łatwo i skutecznie korygować nagromadzoną tolerancję maszyny na całej długości maszyny. Wartość osi Tx odnosi się do położenia osi gięcia w stosunku do tylnego zderzaka, co ma kluczowe znaczenie dla uzyskania dokładnych długości kołnierzy. Regulacja osi Tx została uwzględniona we wszystkich uchwytach narzędziowych odpowiednich do pras krawędziowych z układem otworów uniwersalnej prasy krawędziowej (UPB).
WYBÓR NAJLEPSZYCH NARZĘDZI PRASY KRAWĘDZIOWEJ DO PODKRĘCANIA BLACHY
Wraz z rosnącym zapotrzebowaniem na produkty wyższej jakości i bezpieczniejsze, podwijanie blach staje się coraz bardziej powszechną operacją w prasie krawędziowej. A przy tak wielu dostępnych na rynku rozwiązaniach do zawijania krawędzi prasą krawędziową, określenie, które rozwiązanie jest odpowiednie dla Twojej działalności, może być projektem samym w sobie.
Zawijanie blachy polega na zaginaniu jednej warstwy materiału na drugiej w celu uzyskania miękkiej lub zaokrąglonej krawędzi. Jest stosowany w wielu gałęziach przemysłu, w tym w chłodnictwie, produkcji szafek, produkcji sprzętu biurowego, sprzęcie do przetwarzania żywności, regałach i sprzęcie do przechowywania, żeby wymienić tylko kilka.
W przeszłości podwijanie było zwykle stosowane w materiałach o grubości od 0,5 mm do 1 mm stali miękkiej. Jednak dzięki niedawnym ulepszeniom w dostępnej technologii obrębiania nie jest niczym niezwykłym, że obrębianie wykonuje się na 1 – 3 mm., a w rzadkich przypadkach nawet o grubości 4 mm.
Zawijanie wyrobów z blachy może poprawić estetykę, wyeliminować odsłonięcie ostrych krawędzi i zadziorów w obszarach, w których w przeciwnym razie część byłaby niebezpieczna w obsłudze, oraz zwiększyć wytrzymałość gotowej części. Wybór odpowiednich narzędzi do obrębiania zależy od częstotliwości obrębiania i grubości materiału, który zamierzasz obszyć.
Kombinacja gięcia blachy górny stempel i dolna matryca (matryce do obrębiania w kształcie litery U)
Maks. grubość materiału:1,3mm
Aplikacja:Najlepsze do okazjonalnego obszywania cienkich materiałów. Idealny do "zgniecionych" brzegów.
Gięcie uniwersalne:Tak, ale ograniczone.
Kombinowany stempel i matryca (lub matryce do zagniatania w kształcie litery U) wykorzystują ostry stempel 30 stopni ze spłaszczoną szczęką z przodu i matrycą w kształcie litery U z szeroką płaską powierzchnią u góry. Podobnie jak w przypadku wszystkich metod obszywania, pierwsze zagięcie polega na utworzeniu zagięcia wstępnego pod kątem 30ۡ. Osiąga się to dzięki stemplowi wbijającemu materiał w otwór w kształcie litery U na matrycy. Materiał jest następnie umieszczany na wierzchu matrycy z kołnierzem wstępnie wygiętym skierowanym do góry. Stempel jest ponownie wbijany w otwór w kształcie litery U na matrycy, podczas gdy szczęka spłaszczająca na stemplu przechodzi przez etap spłaszczania.
Ze względu na fakt, że matryca do zagniatania w kształcie litery U ma solidną stalową ścianę pod obszarem, w którym zachodzi operacja spłaszczania, wysoka nośność zapewniana przez tę konstrukcję bardzo dobrze sprawdza się w tworzeniu „zgniecionych” podwinięć. Dzięki zastosowaniu ostrego stempla do wstępnego gięcia, matryce do zagniatania w kształcie litery U mogą być również używane do uniwersalnych zastosowań gięcia.
Kompromis z tym projektem oprzyrządowania do zawijania polega na tym, że ponieważ szczęka spłaszczająca znajduje się z przodu stempla, musi być dość płytka, aby uniknąć kolizji z materiałem, gdy odchyla się w górę, tworząc 30-stopni przed schylać się. Ta płytka głębokość sprawia, że materiał jest bardziej podatny na wyślizgiwanie się ze szczęki spłaszczania podczas etapu spłaszczania, co może spowodować znaczne uszkodzenie palców tylnego zderzaka prasy krawędziowej.
Zastosowanie Dwustopniowe wykrojniki do zawijania blachy (sprężone wewnątrz)
Maks. grubość materiału do gięcia blach:Materiał ze stali miękkiej o grubości 1,6 mm lub blachy nierdzewnej
Aplikacja:Do rzadkich i umiarkowanych zastosowań podszywania materiałów o różnych grubościach.
Gięcie uniwersalne:TAk
Wraz ze wzrostem możliwości pras krawędziowych cnc synchro i oprogramowania, dwustopniowe matryce do zagniatania stały się bardzo popularne. Podczas korzystania z tych matryc część jest wyginana za pomocą stempla pod kątem ostrym 30 stopni i matrycy do zagniatania z otworem w kształcie litery V pod kątem ostrym 30 stopni. Górne sekcje tych matryc są obciążone sprężyną, a podczas etapu spłaszczania wstępnie wygięty materiał jest umieszczany między zestawem szczęk spłaszczających z przodu matrycy, a górna szczęka spłaszczająca jest przesuwana w dół przez stempel podczas suwu Baran. Gdy to nastąpi, wstępnie wygięty kołnierz jest spłaszczany, aż przednia krawędź zetknie się z płaskim arkuszem.
Choć szybkie i bardzo wydajne, dwustopniowe matryce do zagniatania mają swoje wady. Ponieważ używają blatu obciążonego sprężyną, muszą mieć wystarczający nacisk sprężyny, aby utrzymać arkusz bez upuszczania nawet najmniejszego, dopóki nie zacznie się pierwsze zgięcie. Jeśli tego nie zrobią, materiał może wyślizgnąć się pod palcami tylnego miernika i uszkodzić je podczas pierwszego zagięcia. Ponadto wymagają otworu w kształcie litery V, który jest równy sześciokrotnej grubości materiału (tj. w przypadku materiału o grubości 2 mm, sprężynowe matryce do zagniatania wymagają otworu w kształcie litery V 12 mm).
Jest też jedenPodwójnie jako uchwyt matrycy, holenderskie stoły do gięcia mają również możliwość wymiany matryc 30-stopni, co również przyczynia się do ich zdolności do obrębiania materiałów o szerokiej gamie grubości. To sprawia, że są niezwykle wszechstronne i powodują radykalne skrócenie czasu konfiguracji. Możliwość zmiany otworu w kształcie litery V w połączeniu z możliwością użycia cylindrów hydraulicznych do zamykania szczęk spłaszczających umożliwia również użycie systemu jako uchwytu matrycy, gdy nie jest używany do zawijania.
Żadne narzędzie do zagniatania nie nadaje się do wszystkich zastosowań. Wybór odpowiedniego narzędzia do obrębiania prasy krawędziowej zależy od tego, jakie materiały zamierzasz giąć i jak często będziesz obrębiać. Weź pod uwagę zakres grubości materiału, który planujesz zginać, a także liczbę ustawień wymaganych do wykonania wszystkich niezbędnych prac.
Szukasz 5-osiowej prasy krawędziowej CNC AHYW Yawei PBH 250T3M i 4M od chińskiego dostawcy, napisz do nas, aby uzyskać dalsze rozwiązania w zakresie cięcia i gięcia blach. Kupno pras krawędziowych CNC i nożyc gilotynowych CNC z chińskiej fabryki AHYW Yawei.
