Chiny Prasy krawędziowe CNC 160T4M 6 Axis do gięcia blachy 13 stóp
Wycieraczki tarczowe AHYW Yawei Delem DA66T 2D z ekranem dotykowym CNC produkowane w Chinach
AHYW 6 osi sterowane CNC Auto prasy krawędziowe do 4m maszyny do gięcia blachy Yawei Chiny fabryka
AHYW 6 osi 2D Graficzne cnc elektro hydrauliczne cnc presbrakes Yawei maszyny wykonane w Chinach
Chiny Yawei 6 osi AHYW sterowane serwo CNC prasy hamulcowe 4m giętarki produkuje

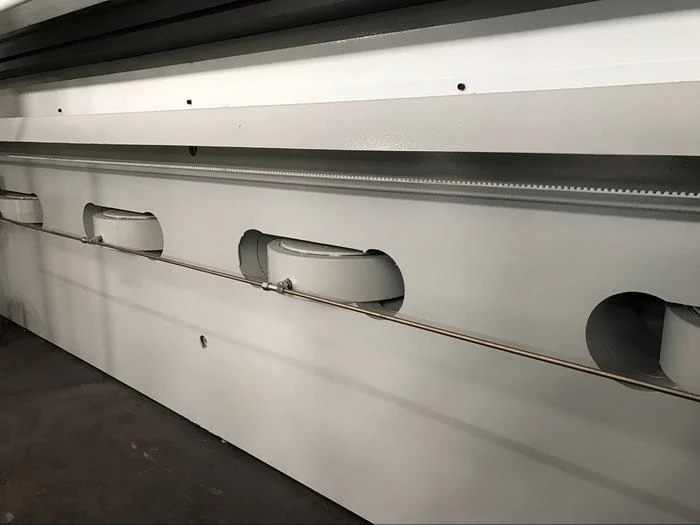

Chiny Yawei CNC Synchro naciśnij długość gięcia blachy ponad 8 stóp, standard pochodzący ze sterowaniem CNC auto Hydraulic stół przeciwodbiciowy lub CNC zmotoryzowany mechnical stół antyodbiciowy, 6 osi prasy krawędziowej cnc w zestawie Y1 i Y2, lewy i prawy cylinder do gięcia w dół, 4 oś cnc kontrolowany tył automa- tyczny zawarty w zestawie X, R, Z1 i Z2, tylny manometr prasy krawędziowej może poruszać się do przodu i do tyłu, oś R oznacza przesuwanie w górę iw dół w celu dopasowania do różnych wysokości dolnej matrycy do gięcia dla różnych metalowych profili gięcia.
Oś tylna CNC z automatycznym dociskiem hamulca
Oś tylna CNC automatyczna prasa krawędziowa
Z tyłu Z1 i Z2 cnc kontrolowany
2 ograniczniki palców mogą się poruszać od lewej do prawej, pomaga to operatorowi podczas gięcia krótkich profili za pomocą różnych narzędzi do gięcia, operator może ustawić różne programy gięcia z różnymi zakrzywionymi położeniami.
Graficzny kontroler pełnoekranowy DELEM DA66T 2D
Niemcy Bosch Rexroth Zawory proporcjonalne
Pompa Japan Nachi
Japonia Yaskawa lub Panasonic serwosilnik i napęd
. CNC Automatyczna regulacja kąta gięcia w zależności od długości, grubości i rodzaju materiału określonych profili gięcia blachy
. CNC Automatyczne obliczenie wymaganego skoku gięcia dla wymaganego kąta gięcia metalu
. Zgodność używanego oprzyrządowania i części gnącej
. Automatyczne dopasowanie tonażu do profili gięcia
. Przechowywanie programów w pamięci i ich przywoływanie
. Hartowany, szlifowany i standardowy segmentowy (835 mm) górny i dolny system narzędziowy. Dolne narzędzie z matrycami szybkiej wymiany 2 V
. Przyjazny dla użytkownika, ruchomy i ergonomiczny panel kontrolny z wszystkimi przyciskami
. Podwójne sterowanie pedałem nożnym
. Automatyczne prasy krawędziowe CNC Palce tylne z dokładnością do 0,01 mm
. System paneli elektrycznych, zaprojektowany tak, aby spełniał normy CE i składał się z elementów automatyki i elektrycznych.
. Amada Promecam cnc pressbrake quick release clamping
. Regulacja wysokości Przednie ramiona nośne poruszają się na prowadnicy liniowej
█ Opcjonalne wyposażenie AHYW Chiny 6 osi Yawei CNC hamulce prasy 4m / 160T, 6 osi prasy krawędziowe Chiny
• Różne jednostki CNC w prasach krawędziowych ESA i CYBELEC cnc Sterowniki, sterownik DELEM DA69T 3D, ESA S640, ESA S650W, ESA S660, ESA S675
• Hamulec prasy krawędziowej typu Wila Mechaniczne koronowanie mechaniczne
• Włochy Rolleri Hydrauliczne mocowanie górne i dolne
• Oprzyrządowanie do pras krawędziowych Wila, oprzyrządowanie Wila New Standard Premium
• Wila New Standard Premium hydrauliczne mocowanie i mocowanie matrycowe
• Narzędzie Wila New Standard Pro i uchwyt do stempli i matryc
• Dodatkowa kontrola sterowanego CNC 6-osiowego cnc prasy krawędziowej, jak R1, R2, X1, X2, Z1 i Z2
• Niemcy SICK CE przód i tył Osłona przeciwwiatrowa
• Niemieckie zabezpieczenie prasy krawędziowej AKS firmy Fiessler
• Pilzowanie laserowe prasy Pilz Niemcy
• Włochy DSP Niebieskie zabezpieczenie laserem, DSP Laserowe sterowanie ze sterownikami bezpieczeństwa
• Australia Straż Lazersafe z kontrolerem bezpieczeństwa PCSS
Lazersafe IRIS i IRIS PLUS Optyczny aparat do ochrony obrazu, wyciszenie 0mm z szybszą technologią gięcia
• System zaciskania i oprzyrządowania TRUMPF, prasy krawędziowe cnc i matryce dolne
• Większe światło dzienne
• Dodatkowe palce tylnego oparcia i przednie ramiona podtrzymujące
• Specjalne kolory i logo
• Projektowanie specjalnych narzędzi zgodnie z profilami gięcia blach klienta
• Inne niestandardowe wymagania
AHYW Yawei 6-osiowa prasa hamulca cnc 3m i 10ft do metalowej giętarki 6mm ze strażnikiem Lazersafe
AHYW Front German Fiessler AKS Standardowy hamulec prasy krawędziowej
Opcje Włochy DSP Laser chroni 100T i 8FT CNC Prasy krawędziowe 4 osiowa fabryka porcelany Yawei
Opcje Włochy Sterownik DSP MCS Zabezpieczenie laserem 125T i 3m CNC Prasy krawędziowe 4-osiowe ESA S640 Yawei Chiny fabryka
Chiny Yawei AHYW 160T4M 8-osiowe prasy krawędziowe do gięcia blach o grubości 13 stóp
Zabezpieczenie IRIS Lazersafe, najszybsza prędkość zginania kontrolera bezpieczeństwa
IRIS to zintegrowany system obrazowania w czasie rzeczywistym, który zapewnia producentom pras krawędziowych większą funkcjonalność dzięki połączeniu wysokiej jakości ochrony optycznej z przetwarzaniem obrazu w czasie rzeczywistym. Dostępne w dwóch modelach, systemy IRIS i IRIS Plus obejmują zestaw nadajnika i odbiornika laserowego zamontowany na górnej belce prasy krawędziowej. Każdy model zawiera szybkobieżną kamerę cyfrową i system przetwarzania danych zawartych w jednostce odbiorczej.
funkcje
Dane obrazu przetwarzane przez IRIS mogą być wykorzystane do implementacji szerokiej gamy dodatkowych funkcji użytkownika w systemie prasy krawędziowej CNC poprzez opracowanie niestandardowych aplikacji. IRIS wymaga niestandardowej integracji z systemem prasy krawędziowej CNC przez producenta prasy krawędziowej, a jego funkcjonalność i funkcje będą się różnić w zależności od zastosowanego systemu prasy krawędziowej CNC i sposobu, w jaki cały proces jest wdrażany przez producenta. Zaawansowane funkcje będą wymagać od producenta opracowania oprogramowania wspomagającego system prasy krawędziowej CNC.
Zarządzanie prędkością zginania
Europejska norma prasowa EN12622 nakazuje ograniczenie prędkości gięcia do 10 mm / s. To ograniczenie prędkości zapewnia ogólny poziom bezpieczeństwa poprzez zarządzanie prędkością, z jaką materiał skierowany w kierunku operatora porusza się podczas zginania. Jednak w dyrektywie w sprawie maszyn i EN12622 istnieją klauzule, które zapewniają podstawę dla szybszych prędkości gięcia z szerszymi matrycami V, pod warunkiem, że pewne operacje mogą być właściwie monitorowane.
W systemie gięcia zabezpieczającego prasy krawędziowej CNC producent może ustawić szybszą prędkość gięcia dla matryc V o większej szerokości. Aby ułatwić bezpieczny stan dla szybszego zginania, proces zarządzania prędkością zginania zapewnia automatyczne monitorowanie prędkości, z jaką materiał skierowany do operatora przesuwa się przez łuk gnący. Aby to zrobić, IRIS przetwarza obrazy w czasie rzeczywistym procesu gięcia i oblicza prędkość kątową ruchomego arkusza, aby zmierzyć prędkość, z jaką formowana jest część. Jeśli prędkość kątowa z szerszą matrycą V jest wystarczająco mniejsza niż prędkość przy użyciu węższych matryc V, dopuszczalna jest większa prędkość gięcia. Ta obliczona prędkość jest porównywana z zaprogramowaną w CNC prędkością matrycy i jeśli w ramach progu prędkości kątowej maszyna może kontynuować gięcie materiału z prędkością większą niż 10 mm / s.
Zarządzanie prędkością zginania stale monitoruje proces gięcia, tak więc w przypadku, gdy prędkość kątowa przekracza próg maksymalny lub operator wybiera niewłaściwą szerokość matrycy, maszyna zostaje zatrzymana, a zagięcie może zostać zakończone z prędkością 10 mm / s.
Jako system kombinacji oba modele IRIS i IRIS Plus zapewniają wysoką ochronę optyczną, podczas gdy narzędzia zamykają się z dużą prędkością, a po rozpoczęciu procesu zginania, funkcja obrazowania optycznego przejmuje kontrolę. Podczas gięcia systemy pobierają i przetwarzają obrazy w czasie rzeczywistym i przesyłają dane do systemu CNC za pośrednictwem SmartLink. System przetwarzania obrazu i oprogramowanie są w pełni zawarte w odbiornikach IRIS i IRIS Plus, więc nie jest wymagany żaden dodatkowy sprzęt ani oprogramowanie.
Obrazowanie optyczne IRIS i IRIS Plus to elastyczna, otwarta technologia platformy, która umożliwia producentowi prasy krawędziowej wykorzystanie danych obrazu w czasie rzeczywistym (za pośrednictwem SmartLink) w celu wdrożenia różnorodnych funkcji użytkownika w systemie CNC, takich jak zarządzanie prędkością zakrętu, dynamiczna kontrola kąta , Active Angle Control plus wiele więcej.
Więcej szczegółów na temat wymaganego systemu Euroepan, funkcje UK CNC Pressbrakes, napisz do nas!
